DeltaPix InSight 顯微鏡軟件套件

全面、先進、直觀且易于使用的顯微鏡軟件套件，用于測量、分析和控制顯微鏡、相機、載物臺和其他連接設備。該軟件由一個基本包（大多數 DeltaPix 相機免費）構建，帶有用于特殊功能的可選模塊，以便用戶只能獲得特定應用所需的功能

DeltaPix InSight 7.0 軟件功能

InSight Basic 基礎模塊。可選模塊：

1）三維形貌（3D Topography）

2）粗糙度測量（Roughness Measurement）

3）視頻錄制（Video Recording）

4）圖像分割、計數及多相分析（Segmentation, Counting, and Multiphase Analysis）

5）擴展焦深、曝光控制與手動拼圖（Extended Focus, Exposure, and Manual Stitching）

6）自動化控制、載物臺與顯微鏡控制（Automation, Stage and Microscope Control）

關于 DeltaPix

DeltaPix 是數字顯微成像行業的先驅，在該領域深耕超過20年，并持續推出多項創新技術和解決方案。早在2003年，DeltaPix 推出了首款創新產品 —— Infinity X顯微相機，具備2100萬真實彩色像素，重新定義了當時顯微成像相機的行業標準。

DeltaPix 開發并銷售廣泛的數字成像解決方案，廣泛應用于工業、法醫和生物醫學領域，擁有在數字圖像采集與處理方面深厚而廣泛的專業經驗。
DeltaPix 的核心戰略是持續開發創新產品，并通過全球合作伙伴網絡進行國際銷售與推廣。

DeltaPix 產品系列

?? InSight 顯微成像軟件

全面、先進而直觀易用的顯微鏡軟件套件，可用于顯微鏡、相機、載物臺及其它相關設備的測量、分析與控制。
基礎軟件（隨所有 DeltaPix 相機免費提供）可通過選配模塊擴展更多高級功能，適用于各種微觀或宏觀成像應用。

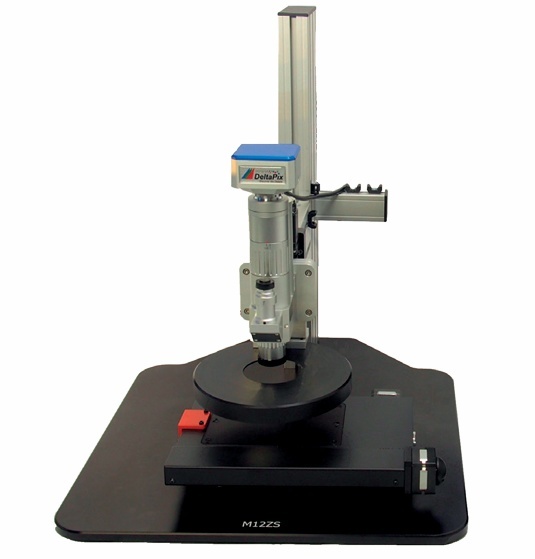

?? 數字顯微鏡

數字顯微鏡正逐漸成為實驗室不可或缺的核心設備。DeltaPix 致力于為各類工業和科研用戶提供高質量的數字顯微鏡，支持可靠的二維/三維測量，以及材料表征，如粗糙度、深度和高度剖面。
產品組合從全自動 2D/3D 顯微鏡到簡易的檢測顯微鏡，覆蓋不同應用需求與預算，具備高度靈活性。

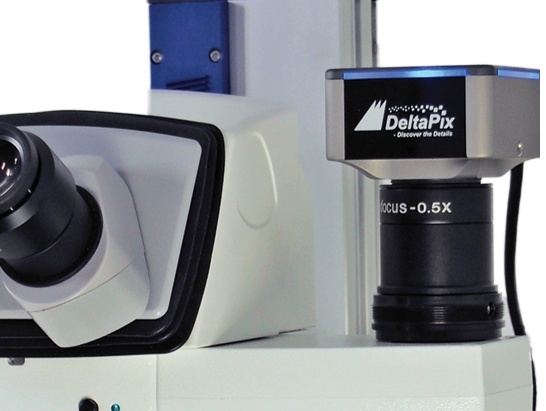

?? 顯微鏡相機

DeltaPix 的 “Invenio” 系列 USB 與 HDMI 顯微相機，適用于從日常教學、常規檢測到高級科研等多種顯微應用。
涵蓋冷卻型與非冷卻型相機，分辨率高達3200萬像素，采用最新 Exmor?、CMOS 和 CCD 傳感器技術。
所有相機均按科學級標準制造：在無塵環境中組裝，配備高品質紅外濾光片、優質傳感器、低溫設計、壽命長，細節把控極致。

?? 顯微鏡配件

DeltaPix 提供多種顯微鏡相關配件，包括各類光源、手動與電動載物臺、物鏡、載物臺控制器、校準標尺、自動對焦電機等，支持各種顯微應用的拓展與升級。

InSight Basic 基礎模塊

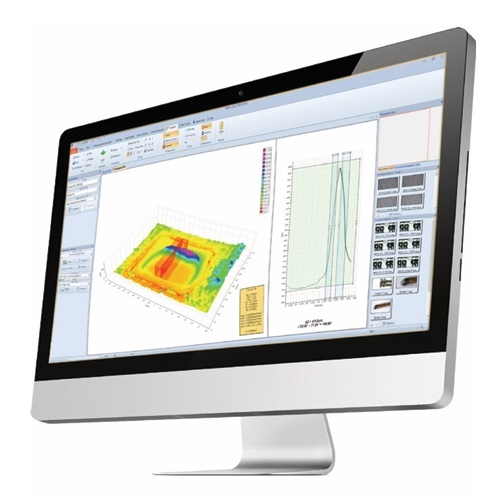

現代直觀的用戶界面

DeltaPix InSight 采用類似 Microsoft Office 2010/2016 的“功能區”樣式界面，現代而直觀。各項功能按邏輯方式進行分組，操作簡便、易于上手。
InSight 是一款模塊化軟件，用戶可根據需要選購不同功能模塊，從而實現高效而具性?xún)r(jià)比的顯微成像解決方案。

校準功能（Calibration）

每一臺相機、光學設備及物鏡均可單獨校準。因此，可使用同一套軟件系統管理多臺顯微鏡或其他光學系統。
在直觀的光學設置編輯器中，用戶可以定義不同顯微鏡及其安裝的物鏡。
物鏡的校準狀態通過顏色編碼進行顯示；每個物鏡都可以設置默認曝光時間和景深（DOF）。
電動物鏡以齒輪圖標顯示，并可鏈接至包含校準和電機信息的描述文件。

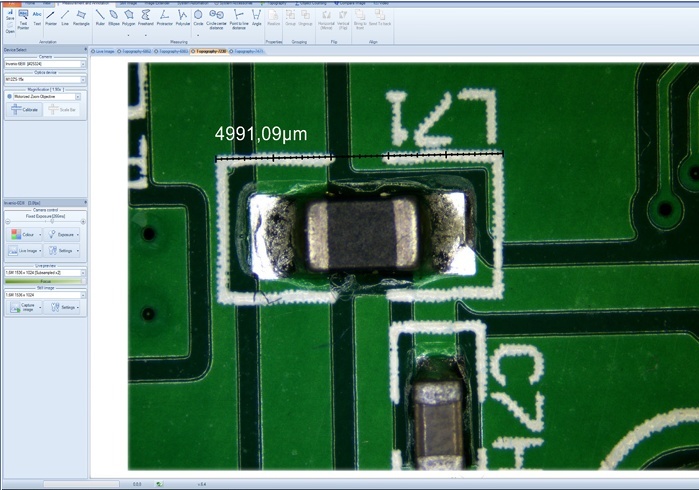

二維測量（2D Measurements）

DeltaPix 顯微鏡支持在實時圖像或已捕獲圖像中進行精確測量。
軟件提供多種強大的測量工具，包括長度、面積、角度、直徑等。
測量結果可以直接保存至圖像上，或?qū)С鰹?Excel、CSV、PDF 等格式。
可使用預設模板導出測量報告，也可以自定義設計模板。
多個樣品的測量結果也可合并輸出為一個 CSV 文件，用于統計分析。

擴展焦深、擴展曝光與圖像拼接

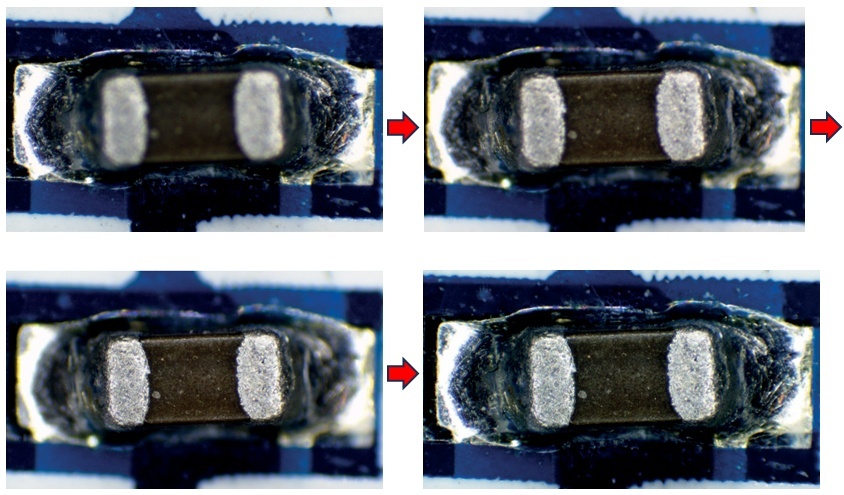

擴展焦深（Extended Focus）

Exteneded Focus image

啟用 EE EF 模塊后，可通過多個不同焦平面拍攝圖像，實現“超景深”成像。系統會自動提取每一張圖像中最清晰的區域，并將其組合成一張全范圍清晰的圖像。
DeltaPix InSight 的算法還能自動補償在體視顯微鏡中因變焦或圖像偏移帶來的變化。

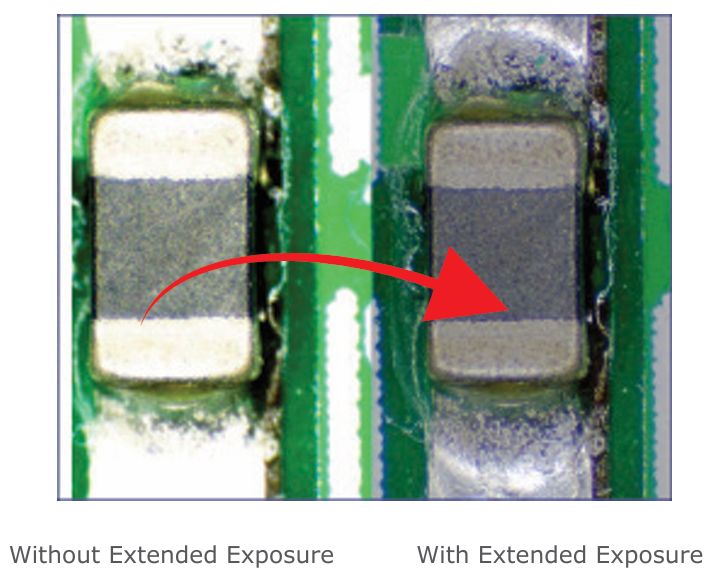

擴展曝光（Extended Exposure）

EE EF 模塊還包括先進的擴展曝光功能。該功能將不同曝光時間下拍攝的圖像進行合成，生成一張具有理想曝光效果的圖像，避免過曝或欠曝問題。

自動與手動圖像拼接（Stitching）

在高放大倍率下觀察微觀細節，通常會犧牲樣品的整體視野。
通過圖像拼接，可將多張高倍圖像無縫整合為一張具有大視野（FOV）的全貌圖像，同時保持高清晰度。
借助 InSight 軟件的直觀操作界面，可快速而精確地完成自動或手動拼接處理，拼接圖像可包含擴展焦深和擴展曝光的效果。

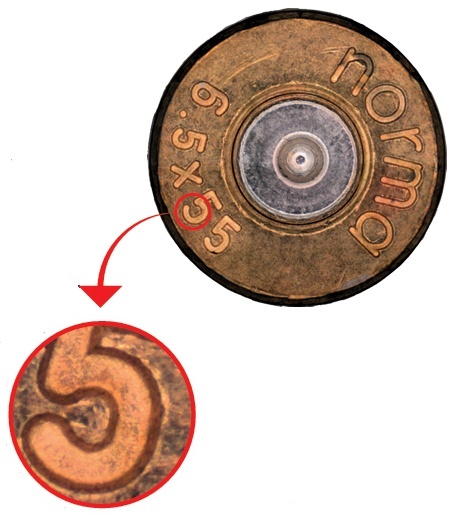

這種技術能夠呈現前所未有的清晰度、景深及樣品整體概況。例如以上所展示的子彈殼圖像，在無反光、全景深并保留全部微觀細節的前提下拍攝完成。

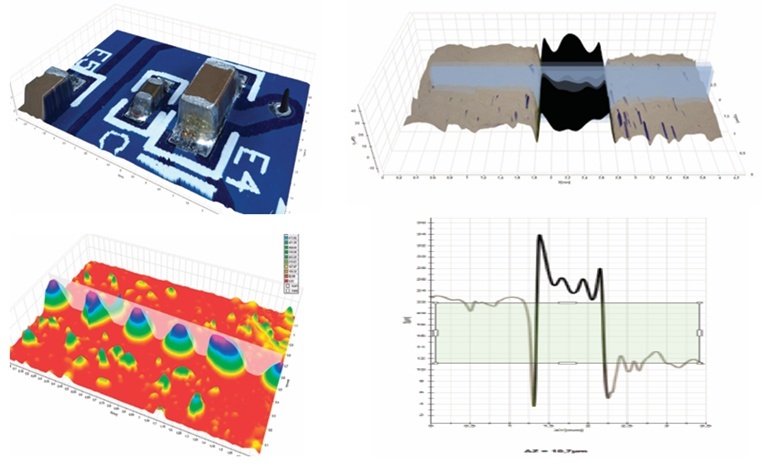

三維形貌（3D Topography）

將可視化與測量從二維拓展到三維。
借助 InSight 軟件中的 3D Topography 模塊，可對樣品表面生成三維模型。
該模型既可以顯示為真實顏色，也可以通過偽彩色渲染以更清晰地展現表面高差。

除了可視化外，還可以對特定表面區域進行參數測量，如：

高度（Height）、深度（Depth）、角度（Angle）、體積（Volume）

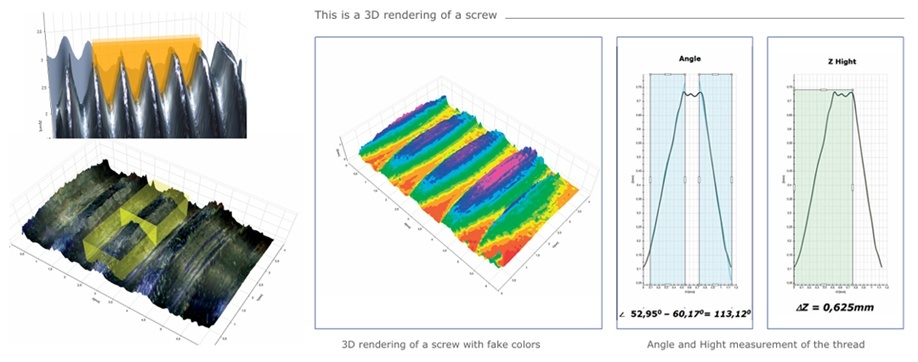

示例：如上圖展示的是螺釘及其螺紋表面，通過在螺紋上定義一個二維輪廓截面，可以測量其高度與角度。

光學3D測量原理

DeltaPix InSight 采用 “焦點變化顯微法”（Focus Variation Microscopy），相較于共聚焦顯微鏡等方法，該技術具有以下優勢：

成本更低

可安裝于現有顯微鏡上

可分析具有陡峭坡度的表面結構

測量精度依賴于顯微鏡的光學與機械性能。通常，InSight 可實現相當于物鏡景深（DOF）的10到15倍的測量精度。

例如：使用 DOF 約為 50 微米的 2.5X 物鏡測量一個高度為 10 微米的標準臺階，最終獲得約 2 微米的測量精度。

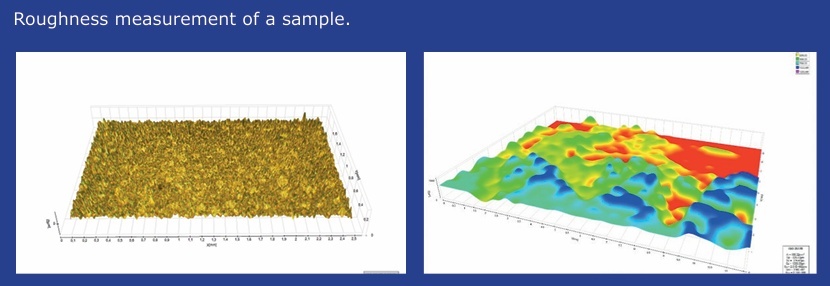

粗糙度測量（Roughness Measurement）

DeltaPix InSight 提供符合 ISO 25178-2:2012 標準的非接觸式表面粗糙度測量。
粗糙度分析基于 3D形貌模塊采集的數據，無需額外第三方軟件即可完成大多數應用。

右下角面板中顯示的是粗糙度計算結果示例：

粗糙度參數：

Sq：均方根高度

Ssk：表面偏斜度（偏態）

Sku：表面峰度（尖銳程度）

Sp：最大峰高

Sv：最大谷深

Sz：最大高度（峰 + 谷）

Sa：算術平均高度

功能性體積參數：

Vvv：谷底體積

Vvc：核心空隙體積

Vmp：峰值材料體積

Vmc：核心材料體積

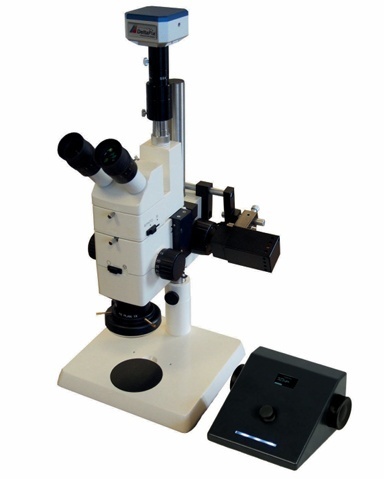

自動化、載物臺與顯微鏡控制

借助 DeltaPix 電動控制模塊，可實現對 XY載物臺、聚焦電機及變焦電機的自動化控制。
與其他軟件模塊組合使用，可自動執行以下任務：

1）多達250個焦點位置的擴展焦深拍攝

2）三維表面形貌測量

3）區域掃描

4）多位置延時拍攝（最多100個位置）

5）循環圖像采集等

顯微鏡與載物臺接口模塊

接口模塊可連接多種品牌的電動控制器，支持以下品牌：

Prior、M?rzhauser、Ludl、Zeiss（通過 MTB 2011 server）、DeltaPix 自家控制器：Step4 與 ErgoFocus。甚至可以混合控制以上設備。

分割、計數與多相分析(Segmentation, Counting & Multiphase Analysis)

多相計數模塊支持多達四個相的分類識別。
每個相位通過 RGB 色彩范圍及幾何特征定義。

預處理操作可通過形態學腐蝕（Erode）或膨脹（Dilate）進行。

對象識別與分類基于幾何特征：

M1（第一主軸長度）

Feret 最小/最大距離

面積（Area）

這些幾何特征可為每一相分別設定，也可設為統一標準。適用于僅通過顏色區分的對象計數。

多相分析會自動計算每種對象在圖像中的面積百分比，便于進行相對比例分析。

操作界面直觀易用，使用偽彩色標記已計數對象，同時標注被排除對象。

計數結果可導出為 Excel 表格，便于后續處理與分析，且無需安裝 Excel 即可生成。
也可直接生成 PDF 報告。
所有設置均可保存在特定工作區中，方便在不同計數任務間快速切換。

系統要求

最低系統配置：

Intel I5 四核 CPU、4 GB 內存、15 GB 可用硬盤空間、Windows 8 或 Windows 10（64位）

推薦系統配置：

Intel I7 第六代或更新版本、8 GB 或更多內存、120GB 或更大容量的 SSD、Nvidia GT 1030 或更高級顯卡、Windows 8 或 Windows 10（64位）、高清顯示器

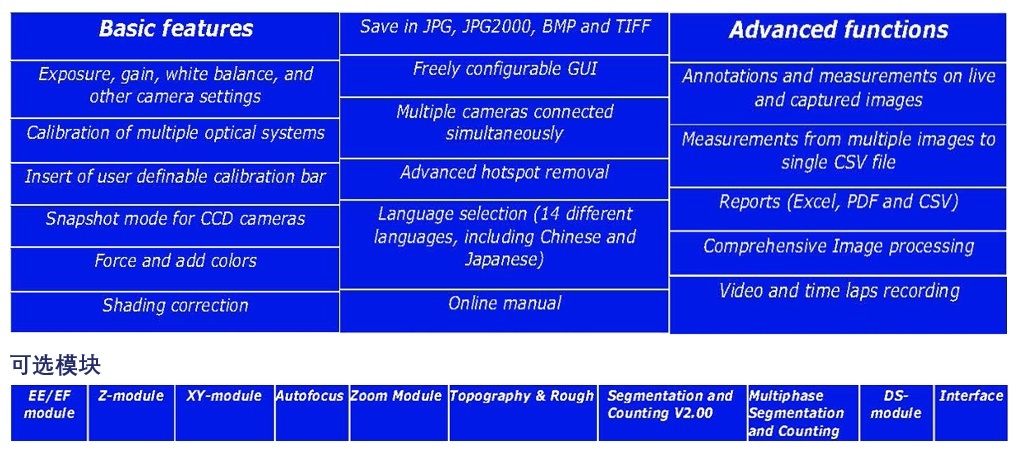

模塊列表

Note: Optional modules work only in combination with InSight Basic, modules will add to the features included in InSight Basic.

附：3D數碼顯微鏡+InSight 7.0軟件的3D重建及3D測量演示視頻
